斑馬魚動物模式-Zebrafish養殖維生魚房系統-五層AZ系列標準501型

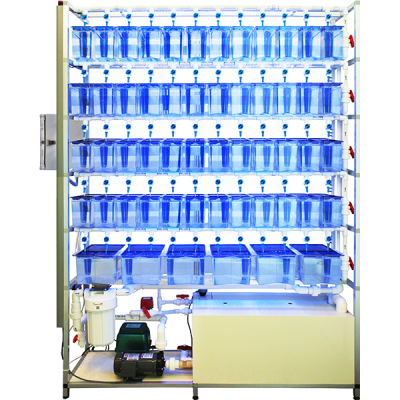

AQUAZOO Zebrafish Housing System 五層 標準型 斑馬魚實驗動物魚房系統

• 單面型號系列: AZ-501, CL-501
• 雙面型號系列: AZ-521, CL-521

系統內容物大項

• 強化耐重框架，尺寸：長159~163cm 深40cm 高215~228cm
  含控制箱尺寸為：長180cm 深40cm 高215~228cm
• 預設出貨魚缸數量： 4升48個, 8升6個

特色

無管線直接落水式 新世代AQUAZOO魚缸(4L, 8L)

• 加強循環清潔效果，每小時超過6次以上換水循環
• 4~6分鐘，快速清潔 80%以上魚缸殘餌糞便設計

經典型Classic魚缸(1.5L, 3L, 10L)

• 經典型設計，通用於大部分其它公司系統
• 每小時超過5次以上換水循環

請見YOUTUBE連結：

流水清潔循環展示，每分鐘流水循環2週，每循環一週排出殘餌糞便:
https://www.youtube.com/watch?v=iwA-O-S7yPY

4L自我清潔效果： https://www.youtube.com/watch?v=B1r5dlOyPu8

0

8L自我清潔效果： https://www.youtube.com/watch?v=7MBAkCc3ffU

詳細規格參考：

1. 飼育組架
   1.1 不含控製箱，框架尺寸，長163±5cm 寬40±5cm 高228±10cm
   1.2 25±1mm強化鋁合金方管(或30±1mm 304不鏽鋼)，可耐魚缸重量不變形，層架具水平調整腳
   1.3 五層養殖層，一層水處理培菌過濾層
   1.4 每層至少有12個水流調節閥（1.5L每層為20個水流調節閥
   1.5 可調式水流，每一層有獨立的控制閥，其水流可每層單獨調整
   1.6 可調式水流，每一缸有獨立的出水調節閥，調節閥必須為可拆式，以利日後維修更換。
   1.7管材為白色UPVC材質(直管、三通及彎頭)規格為耐酸鹼塑膠材質，且不可以外層烤漆製品替代
   1.7.1 UPVC/PCV-U/CPVC 管材材質特性內壁平滑光亮可減低壓力損失，減少細菌產生。
   1.7.2 具優良耐化性不易被腐蝕。
   1.7.3 非導電性材質，不會受到電解腐蝕。
   1.7.4工作溫度範圍廣，約-30~100°C。
   1.8 每層引水道系統
   1.8.1 PMMA材質引水道 5個
   1.8.2 垂直集水管1個
   1.9主泵浦: 至少70L/min以上的出水量
   1.9.1 外置式pump 耐酸鹼磁力式
   1.9.2 每分鐘流量至少75升以上
   1.9.3 WATER PUMP防空轉裝置：為了避免馬達空轉，當系統偵測水位過低時，停止WATER PUMP及加熱器運作
   1.9.4 配合水流或氣路之洩壓回流閥。
   1.10 全光譜防水LED燈5支，光週期設定控制
   1.10.1  防水LED為藍白黃混合光燈源，適合魚隻環境生長。
   1.10.2 連結光週期timer控制器
   1.11 溫度控制器（儘室溫加熱至設定溫度功能）：功率300W
2. 飼育缸
   2.1 飼養槽數量，每層由上而下:
   第一層: 4升  12 個
   第二層: 4升  12 個
   第三層: 4升  12 個
   第四層: 4升  12 個
   第五層: 8升  6 個
   2.2 每層可替換PC材質魚缸，數量: 48個4升魚缸，6個8升魚缸
   2.3 食品級PC材質，具質輕、耐摔、堅固、透光性佳的優點。
   2.4 強度要求：離地2米掉落至水泥地面不可破裂。
   2.5 厚度要求：飼育缸、蓋板、隔板(紗窗隔板除外)其厚度均不得小於5mm。
   2.6 水循環採溢流方式，具自動清潔設計。
   2.7 魚缸上蓋採自然落水進水設計，能增加空氣混合含氧量。
   2.8 抽取式藍色透明隔板級及蓋板，容易觀看。
   2.9 魚缸底部為倒V型，方便殘餌及糞便向兩側及左右後方排出。
   2.10 系統每缸換水率約至少5次以上，能有影片或實際展示證明。
3. 配對產卵盒
   3.1 6組
   3.2 PC材質：厚度不小於5mm，含內盒、外盒、上蓋及中隔板，皆為透明方便觀察。
   3.3 外盒尺寸：長230±5mm x 寬130±5mm x 高85±5mm
   3.4 內盒尺寸: 長215±5mm x 寬115±5mm x 高60±5mm
   3.5 透明上蓋
   3.6 透明中隔板
4. 過濾培菌處理系統
   4.1 過濾培茵箱，尺寸：長105±5cm 寬40±5cm 高40±5cm
   4.2 包含100微米 (100 micro) 的預過濾網。
   4.3 多孔性生化濾材，多孔性結構可供消化菌附著生長。
   4.3.1 鈣鎂離子濾材 3L 一包
   4.3.2 遠紅外線濾材 3L 一包
   4.3.3 負離子濾材 3L  一包
   4.3.4 石英培菌環 3L 一包
   4.3.5 活性碳濾材一包
   4.4 白棉濾材一年份
   4.4.1 大片過濾白棉：385mm x 330 mm 20片
   4.4.2 小片過濾白棉：355cm x 175 mm 40片
   4.5 紫外線殺菌燈組，UPVC材質外套，至少36W功率，內含玻璃管可在水流動狀態直接更換燈管。
   4.6 曝氣增氧泵：至少30L/min功率，將空氣打入曝氣培菌處理箱，提高含氧量。
5. 控制系統
   5.1 電源：110V、50/60Hz、15A,  220~240V、50/60Hz、15A
   5.2含防潑濺結構，漏電斷電裝置。
   5.3 控制箱：防潑濺結構。 ABS防水接線外盒，PC透明上蓋方便觀看。
   5.4 至少六個控制開關
   5.4.1 主泵浦開關
   5.4.2 LED光週期控制開關：含定時器可設定照明時間。
   5.4.3 增氧打氣機開關
   5.4.4 UV殺菌燈開關
   5.4.5 加熱溫控主機開關
   5.4.6 水流量異常警報開關
6. 人機介面水質控制系統(HMI-PLC)：以下功能整合於人機介面
   6.1 酸鹼度pH控制器(0~14.00), 高低值警報
   6.2 電導度EC控制器 (0~1999 us/cm), 高低值警報
   6.3 溫度TEMP.控制器(室溫~34度C), 高低值警報
   *(選用)溶氧DO控制器, 高低值警報
   *(選用)氨氮NH4+監視器, 高低值警報
   6.4 24小時水質記錄器: 水質變動趨勢圖, 水質變動數值顯示
   6.5 水質記錄匯出功能
   6.6 系統維護日期記錄器
   6.7 無線連網功能: 水質讀值即時線上監看，線上水質變動趨勢圖
   *(選用)加藥機2台: 控制pH(加鹼) 和控制電導度EC(加鹽)
7. 新設缸飼育基本配件
   7.1  1.2L產卵配對盒5個
   7.2 成魚飼料 (450g), 1罐
   6.5 3吋魚網 6 支
   6.6 5吋魚網 6 支
8. 保固: 除耗材外保固12個月
9. 工程安裝:
   8.1 場地安裝配管
   8.2 三道式預過濾器或RO系統進水

施工及報價:

• 報價及設備內容已實際公司合約正本為主

備註:

1. 每層可更換不同魚缸大小 (1.5L, 3L, 10L, 4L, 8L互換)
2. 預算考量可調整內容物，或其它客制化尺寸，詳情請恰專員。
3. 以上規格會因系統改良異動，僅供您做基本參考，實際請洽本公司專業人員。
